Cargador Batería de litio IP2312 Carga Rápida 3A

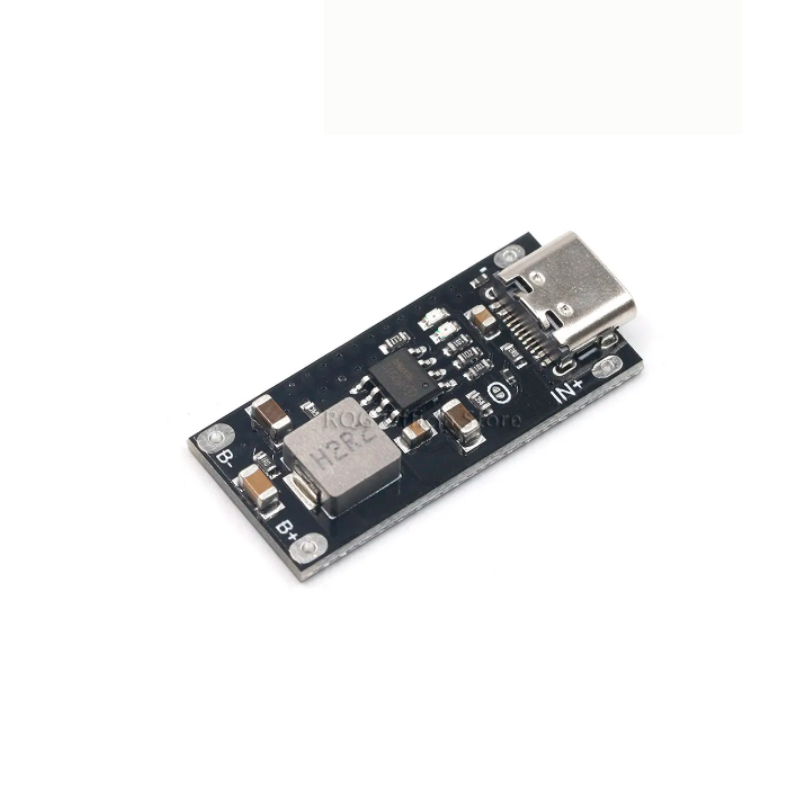

El cargador IP2312 sirve para una batería de una celda (o un grupo de baterías en paralelo ). La carga y protege frente a sobrecarga. La tensión de entrada acepta el rango 4,5-5,5V, pudiéndose conectar en los pads de la placa o a través del conector USB-C

La corriente de carga máxima es de 3A. El método de carga es el típico en dos fases: corriente constante / tensión constante. La batería se carga hasta una tensión máxima de 4,35V (+/-1,5%). Incorpora función de recarga automática, que mantiene la batería cargada al mantenerla conectada al cargador.

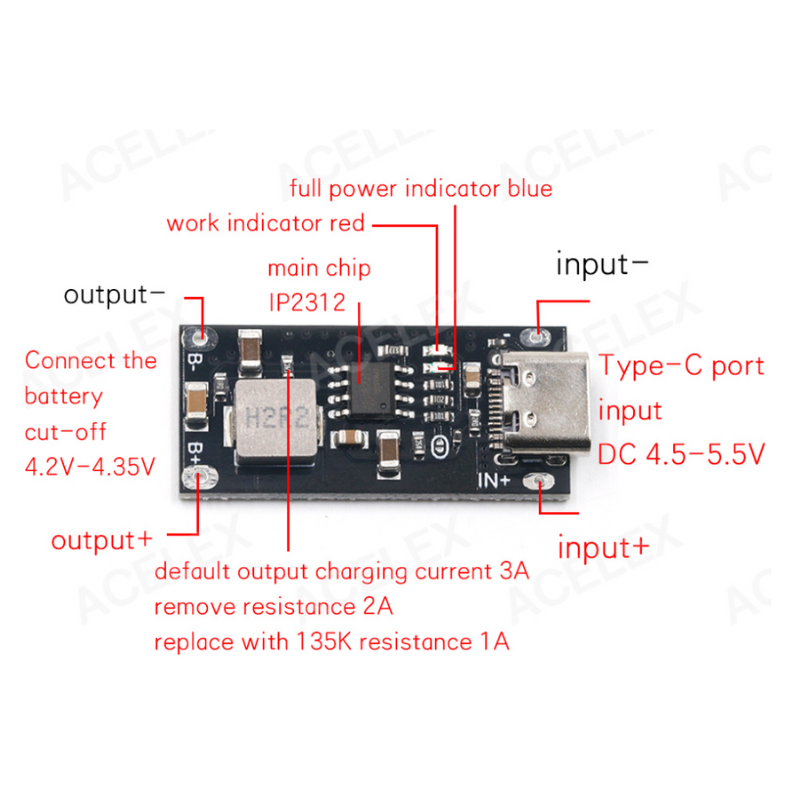

Los indicadores de carga son 2 LEDs:

Cargando: LED rojo encendido / LED azul apagado

Carga terminada: LED rojo apagado / LED azul encendido

No incorpora protección frente a inversión de la polaridad, la batería jamás debe conectarse erróneamente.

1. Cuando el voltaje de la batería es inferior a 3 V, entra en el modo de carga lenta y carga la batería con una corriente de carga de 100mA.

2. Cuando el voltaje de la batería es superior a 3 V, introduce el modo de carga de corriente constante para cargar la batería con la corriente de carga constante establecida.

3. Cuando el voltaje de la batería está cerca de 4,2 V y la corriente de carga es inferior a 300mA, entra en el modo de carga de voltaje constante. Después de entrar en el modo de voltaje constante, la carga se detiene cada 4 minutos y se detecta que el voltaje de la batería es superior a 4,15 V: si es superior a 4,15 V, la carga se detiene; de lo contrario, la carga continúa y la detección se realiza después de 4 minutos.

4. Si detecta que el voltaje de la batería es inferior a 4,1 V, se encenderá para cargar la batería.
